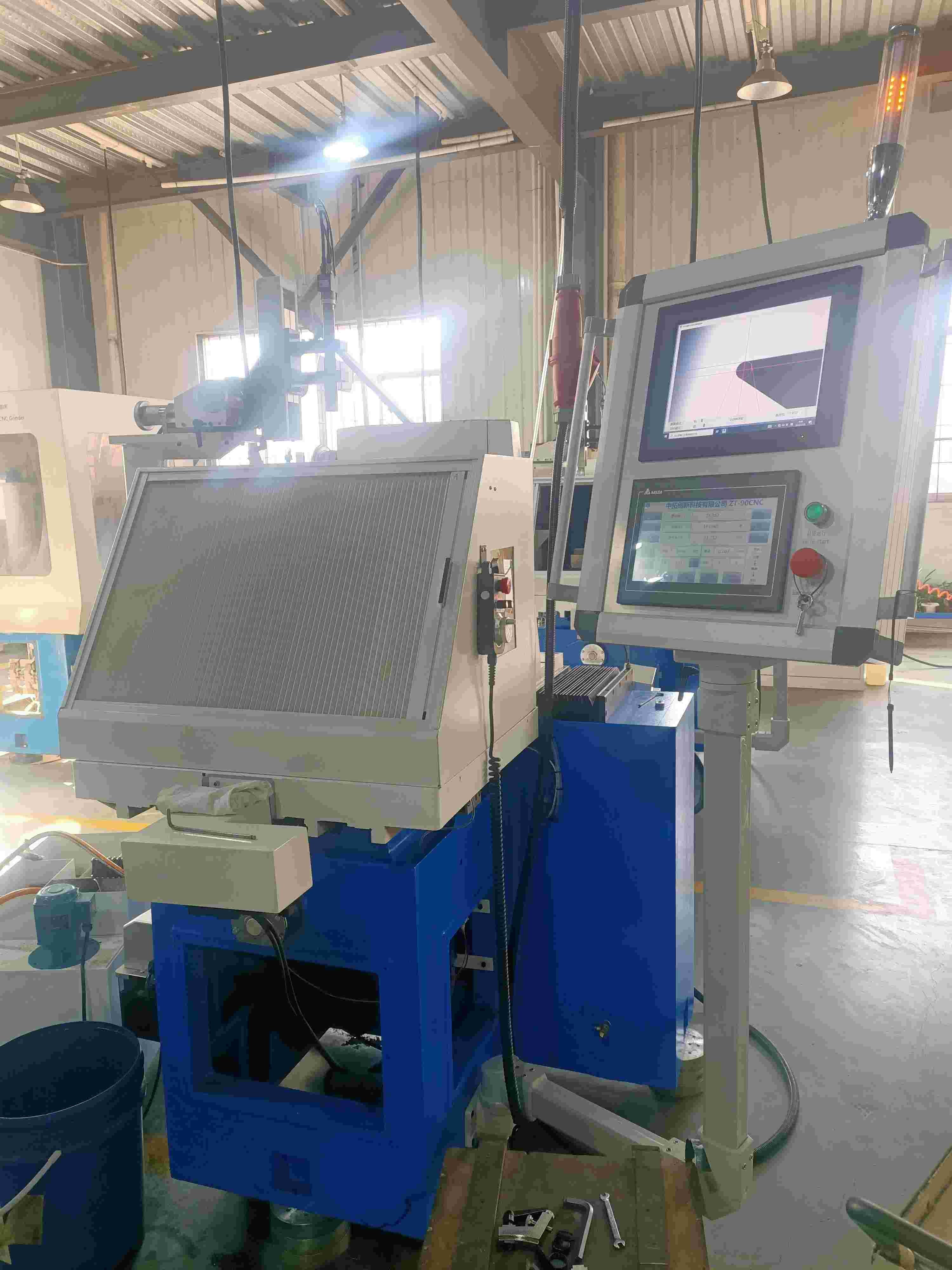

PCBN PCD Öğütücü Ultra Sert Malzeme Takım Öğütücü Yüksek Verimlilik
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xModel numarası. | ZT-90CNC | Doğrusal Slayt | SCHNEEBERGER |
---|---|---|---|
redüktör | Yaskava | eksenler | 5 eksen |
İsim | PCBN/PCD Öğütücü Ultra Sert Malzeme Takım Öğütücü Yüksek Verimlilik | ||
Vurgulamak | Ultra Sert Malzeme Takım Öğütücü,PCBN PCD Öğütücü,Ultra Sert Malzeme PCD Öğütücü |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Grinding wheel stroke range | 400mm | |
Grinding wheel inclination | -13°-+24° | |
Cross table swiveling angle | 0-270° | |
Size of cross table | 210*160mm with 4 T slots | |
Workable infeed hand wheel division | 0.001mm/ 1 division | |
Spindle Power | 2.2KW | |
Dimension | 1850*2200*1650mm( L*H*W) | |
Net weight | 2000kgs |
PCBN/PCD Öğütücü Ultra Sert Malzeme Takım Öğütücü Yüksek Verimlilik
TEKNİK PARAMETRELER
1. Mil ve Taşlama Taşı
Taşlama tekerleğinin çapı | 6A2 150*40*40 |
Mil Gücü | 2.2KW |
Mil Hızı | 0-4200RPM ayarlanabilir |
Taşlama çarkı Eğimi | -13°-+24° |
Taşlama Basıncı | 0-450N ayarlanabilir |
2. Taş Salınımı (X ekseni)
Taş Yükseklik Ayarı | 140mm |
Taşlama taşı Salınım Frekansı | 0-45/dak ayarlanabilir |
Taşlama taşı Salınım Mesafesi | 0-70mm ayarlanabilir |
Taşlama taşı Salınım Hareket Aralığı | 400mm |
3. CCD İzleme Sistemi
Maksimum manifikasyon süreleri | 70 kez |
CCD ölçüm sistemi | Çevrimiçi sistem |
monitör | 17 inç monitör |
Modeli |
ZT-90CNC |
---|---|
Görüntü sistemi çözünürlüğü | 1280dpi*960dpi |
Piksel boyutu | 3,75μm *3,75μm |
Optik tüp mesafesi | 300mm |
görüntü büyütme | 45-250 kez (Dijital yakınlaştırma) |
Uç yarıçapı | 0-70mm |
Taşlama basıncı | 0-450N ayarlanabilir |
Mil hızı | 0-4200RPM ayarlanabilir |
Tasarım özellikleri
- Ağır hizmet tipi dökme demir gövdeli son derece sağlam yapı, 18 aydan fazla doğal yaşlanma, kararlı ve dayanıklı.
- Mil, hassasiyet, sağlamlık ve el becerisinin mükemmel kombinasyonunu içeren kaldırma ve açı ayarını gerçekleştirebilir.
- 5 eksenli CNC, 2 eksenli bağlantı, tüm taşlama işlemi tam otomatiktir.
- En son görüntü teknolojisini kullanarak, çevrimiçi algılama, otomatik taşlama, parametre belleği, işleme hatası alarmı vb. gerçekleştirir, işleme verimliliğini, doğruluğunu, otomasyonunu ve kararlılığını kapsamlı bir şekilde geliştirir.
- Mil motoru, istikrarlı ve güvenilir fırçasız motoru benimser.
- Tüm pnömatik sistem, hızlı bir besleme ve besleme ve esneklik taşlama elde etmek için JAPAN SMC markasını kullanır.
- Elektronik el çarkı ile donatılmış olup, her bir işleme ekseninin konumunu kolayca ayarlayabilir ve manuel taşlama gerçekleştirebilir.
- Taşlama tekerleği şifonyer ile donatılmıştır.
Öğütme Örnekleri
İsteğe bağlı Aksesuarlar
Fabrika Görünümü
İş kapsamı:
Vakum Lehimleme Makinesi
PCD/PCBN Araçları için CNC/Manuel Taşlayıcı
Lazer Kesim/Oyma makinesi, Lepleme makinesi
Dağıtım Dünyaca Ünlü PCD/PCBN Boşlukları, Yüksek Kaliteli PCD Malzemesi Üretin
Ultra Sert Malzemelerde Lazer Kesim, Parlatma, Sert Lehimleme, Talaş Kırıcı İşleme Hizmeti
Kesici Takım Yapımı İçin Aksesuarlar (Yağ Tutkal, Pansuman Çubuğu, Vakum Macunu)
şirket tanıtımı
Başlangıçta Tsinghua Üniversitesi mezunları tarafından kurulan CHN-TOP SCI & TECH CO., LTD.elmas aletler (PCD, PCBN, MD, ND, CVD) endüstrilerinde uzmanlaşmış, yüksek hassasiyetli işleme ekipmanları (PCD/PCBN aletlerin taşlayıcıları, vakumlu sert lehim makineleri, lazer kesim ve gravür makineleri, lazer işleme merkezi) üreten yüksek teknoloji ürünü bir kuruluştur. .Ön işleme hizmetleri (PCD/PCBN lazer kesim, takım lehimleme, talaş kırıcı gravür, alıştırma ve parlatma, vb.) sunuyoruz ve dünyaca ünlü PCD/PCBN boşluklarını dağıtıyoruz.Ayrıca profesyonel danışmanlık ve gelişmiş teknik hizmetler sağlayın.
Küresel pazarda iyi bir üne sahip ultra sert malzeme işleme alanında tek durak fabrikanız biziz.
