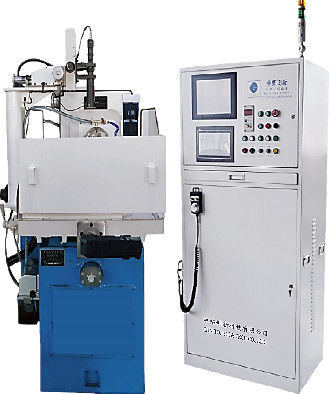

CNC Kontrol Sistemi Elmas Taşlama Makinesi V Kesim PCD Taşlama
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Tip | CNC | Model numarası. | ZT-90V |
|---|---|---|---|
| Marka | CHN-TOP | Başvuru | V kesimli elmas bıçak, PCD Bıçak ve diğer testere bıçağı |
| İsim | Elmas Taşlama Makinesi CNC Kontrol Sistemi V Kesim PCD Öğütücü | ||
| Vurgulamak | CNC V Kesim PCD Öğütücü,CNC Elmas Taşlama Makinesi,V Kesim Elmas Taşlama Makinesi |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Image system resolutionnge | 1280*960 | |
| Image system pixel | 3.75μm*3.75μm | |
| Optical lens object distance | 300mm | |
| Magnification | 45-250 times | |
| CNC division axis resolution | 8arcmin | |
| CNC Y axis resolution | 0.01° |
Ürün Açıklaması
Elmas Taşlama Makinesi CNC Kontrol Sistemi V Kesim PCD Öğütücü
ZT-90CNC/V Parametre Spesifikasyonu
| Görüntü sistemi çözünürlüğü | 1280*960 |
| Görüntü sistemi pikseli | 3,75μm*3,75μm |
| Optik lens nesne mesafesi | 300mm |
| Büyütme | 45-250 kez |
| CNC bölme ekseni çözünürlüğü | 8arcmin |
| CNC besleme ekseni çözünürlüğü | 0,001 mm |
| CNC Y ekseni çözünürlüğü | 0,01° |
| Taşlama basıncı | 0-450N(Ayarlanabilir) |
| Taşlama hızı | 0-4200RPM(50HZ) |
| Taşlama tekerleği boyutu | 125D×40Y×40T |
| Taşlama çarkı salınım frekansı | 0-45/dk(Ayarlanabilir) |
| Taşlama çarkı salınım mesafesi | 0-40mm(Ayarlanabilir) |
| Taşlama taşı yükseklik ayarı | 140mm |
| Taşlama taşı hareket aralığı | 170mm |
| Taşlama tekerleği eğimi | -13°—+24° |
| Çapraz tabla dönüş açısı | 0-270° |
| Doğrusal ızgaraların okunması | 0,001 mm |
| Mil gücü | 2.2KW |
| Makine Boyutu | 1200(U) ×1168(Y) ×1530(G)mm |
Özellikler
-
1. Tüm döküm makine gövdesi ve döküm aksesuarları, yüksek sağlamlık ve kararlılık olan ortalama 24 aylık doğal yaşlanmadır.
2. Taşlama kafası, yüksek çalışma hızında yüksek hassasiyete sahip, yukarı-aşağı bir mil ve açı ayarlıdır.
3. Japonya'nın SMC'sinden ithal edilen pnömatik sistemler, esnek taşlama ile hızlı besleme ve dışarı besleme çalışma tezgahı.
4. Tüm CNC kontrol sistemi kendi kendine Ar-Ge yazılımıdır, gömülü CCD ve ölçüm sistemidir, tüm sensörler, servo kontrol, doğruluk ve stabilite olduğundan emin olmak için kapalı kontrol sistemidir.
5. Tüm süreçte yeni bir görsel Teknoloji, çevrimiçi ölçümler, otomatik taşlama kullanın.
Ve parametreler otomatik bellek, hata kodu alarmı, daha fazla üretkenlik ve verimli.
6. Yalnızca bir kez takma, ardından daha yüksek verimlilik ve tutarlılık ile ilk uçtan son uca kadar otomatik olarak taşlama
7. Yüksek hassasiyetli CNC bölme flanşlı makine, Hassas tanıma.
TEKNİK PARAMETRELER
ZT-90V Öğütücü, elmas V-Cut aletlerin ve bazı testere bıçaklarının taşlanmasına odaklanan özel bir ekipmandır.Aynı zamanda karbür takımları da taşlayabilir.Bu modeller, CNC kontrol eksenli orijinal ZT-90 elmas taşlama makinesinde geliştirilmiştir.
Tek seferlik montaj, yüksek hassasiyetli taşlama işini otomatik olarak bitirebilir.Otomatik besleme ve dışarı besleme, bölmeyi ve ölçümleri otomatik olarak ölçeklendirin.Yazılım, parametre ayar kaydını destekler ve otomatik olarak bir sonraki ipucuna da dönebilir.
Yazılım tarafından tanınan hata kodudur.Bu model, PCB kartı V-Cut aleti, ahşap bıçaklar ve bu türden diğer elmas veya karbür aletler için yaygın olarak kullanılmaktadır.
Çalışma masası
Öğütme Örnekleri
Fabrika Görünümü
İş kapsamı:
Vakum Lehimleme Makinesi
PCD/PCBN Araçları için CNC/Manuel Taşlayıcı
Lazer Kesim/Oyma makinesi, Lepleme makinesi
Dağıtım Dünyaca Ünlü PCD/PCBN Boşlukları, Yüksek Kaliteli PCD Malzemesi Üretin
Ultra Sert Malzemelerde Lazer Kesim, Parlatma, Sert Lehimleme, Talaş Kırıcı İşleme Hizmeti
Kesici Takım Yapımı İçin Aksesuarlar (Yağ Tutkal, Pansuman Çubuğu, Vakum Macunu)
